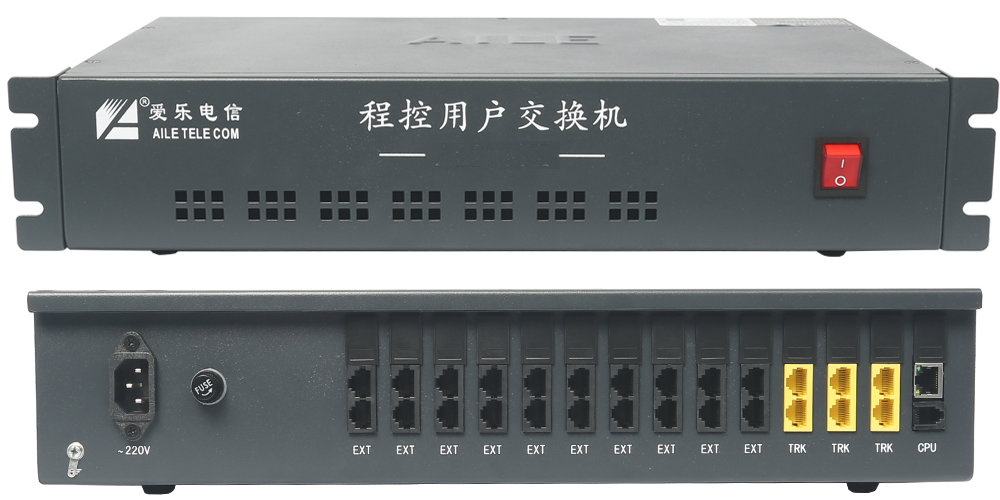

4-128分機
交換機 規格書

型號：SW-2000X（80用戶）
      SW-2000X（128用戶）
 本程控用戶交換機，是基于綜合國內外眾多款交換機優點上，按照中華人民共和國信息產業部技術要求而開發生產的，系統的設計既立足國情，又在技術創新上獨具優勢，其功能超越了目前市場上的其它機型。電腦操作界面直觀、方便，大大優于以前的操作系統。已廣泛應用于我國廣大農村、醫院、部隊、賓館、學校及企事業單位,并且也適用于電力、煤礦、石油、鐵路等專用通訊系統。
結構不僅減少了數據信號傳輸風險，更簡化了工程安裝，降低了工程成本。


1. 用戶語音服務功能:用戶能在話機上聽到各種實用的語音服務。（六段引導語音）
2. 電腦話務員提示標準數碼語音功能：可按照用戶要求現場錄制，也可增加多路電腦話務員和加長語音。
3. PC機連接功能:能與PC機直接連接實現總機的多種操作和服務。
4. 不等長位的全彈性編碼功能:用戶能將所有分機電話號碼以1至7位任意編排，可1至7位同時存在，不受任何限制，內部呼叫總機可縮1至2位。適用于賓館或某些需要讓電話號碼與房間號相一致的場所。
5. 可與程控、縱橫、步進、共電等制式交換網及市話局連接。
6. 內外線來電顯示功能:支持DTMF,FSK兩種制式。
7. 內線分組功能:內線可分多組，可實現組內交換，也可以跨組交換。
8. 密碼漫游功能:用戶在系統內任意一分機輸入個人的帳號、密碼即可撥打外線,費用計在個人帳號上。類似“電信300卡”功能，可實現話費的有效管理。
9. 話單永不丟失功能:系統有大量存儲話單的功能(脫離電腦時，仍可貯存2000張話單)，若與電腦連接，則開機后交換機自動向其傳送所保存的話單，使話單存儲更安全，話費管理更方便。并且，由于采用獨特的通信機制，若電腦突然斷電，交換機即自動停止向其傳送話單，但依然利用交換機系統保存，真正做到話單永不丟失。
10. 入中繼直撥功能:不需總機轉接,外線用戶直接撥通內部分機。
11. 轉接安全功能:話務轉接出錯可拍叉簧回收。
12. 預付款功能:適應賓館、企事業等單位的計費管理。
13. 真正做到防止盜打長途功能:能夠有效地防止低等級分機超越權限撥打電話，徹底解決眾多交換機普遍存在的問題。
14. 計費系統具有自動折價計費功能:計費類型、計費方式、計費參數、折價幅度、折價時段均可靈活設置,話費統計、查詢方便(可根據通話類型、分機號碼、時間段等進行查詢統計并制表打印)。
15. 停電切換功能:當交換機停電時，外線自動一一對應接入前4門分機:第一條中繼對應總機8000，依此類推。
16. 外線呼入多種方式功能:分為直撥分機、總機轉接、群呼分機和排隊及搶答五種。直撥分機可實現音頻搶撥，也可設置成外線來話久叫不應時自動轉移至任何預先設置的分機上。
17. 外線來話搶答功能:搶答系統可設成當外線進來時30門分機同時響鈴(可做搶答機使用也適合房產中介）。
18. 返回總機功能:外線轉分機無人接聽時自動返回總機響鈴。
19. 秘書分機功能:內外線呼入找總經理時可由秘書先接再轉。
20. 內外線等位撥號功能:實現自動識別內外線及外線重撥。
21. 分機呼出八等級限制功能:本地網（郊縣）、特服號、特許字頭等單獨設置。分機內部通話權可被控制(用于賓館等場所)，也可設置成限制外線呼入。
22. 計費功能:可設押金，電腦界面可直觀反映通話及話單情況，并可提供查詢、同時擁有多種打印格式、靈活地折價計費功能、費率可通過電腦簡單快捷地設置。
23. 押金實時控制功能:當用戶在打完話費后會立即自動切斷話路，真正做到話費不透支。
24. 外線轉接可實現征詢轉接與音樂等待。
25. 總機可對常占線路的分機進行強拆線。
26. 總機可對正在通話的分機進行強插通話功能。（外線來話轉分機忙時可強插接進。）
27. 對已設置呼叫保護的分機，總機不能對其強插強拆。
28. 中繼可被分為多組，且出局局向任意設定，中繼發碼方式為DTMF。
29. 外線忙時送音樂等待功能:當多條外線同時進來，總機排隊應接忙時，交換機會自動給外線進行排隊并發送等待音樂。
30. IP字頭自動加發功能:當用戶采用IP卡撥打長途電話時，交換機會自動將IP卡號和密碼加發出去，省略用戶每次撥打長途電話時都需先撥IP卡號和密碼之后再撥長途區號、電話號碼的麻煩。
31. 外線可設置多部分機專用功能:適用于重要部門需要使用的專用外線。
32. 語音信箱可播報當前系統日期、時間、版本號和分機的號碼、等級、物理號、話費、內部來話號碼。
33. 內外線電話會議功能：經授權，任何分機能操作多部內線或外線同時召開電話會議。
34. 智能叫醒功能：當叫醒客戶后會在電腦上自動記錄該次“叫醒”的運行日期與時間，并自動報送語音時間 。
35. 上下班語音和等級全自動切換功能，“自動夜服”可按設定的時間在上、下班時自動切換。
36. 分機忙時外線來話提供催掛功能:當用戶在通話時若有外線來話會自動提供催掛提示音。
37. 免打擾服務可自行選擇是來自內線、外線或全部。
38. 撥外線智能路由選向功能:當分機撥外線時，本交換機會自動選擇最省錢的路由撥出外線。
39. 內/外線進來無人接聽時，自動轉手機功能。當內/外線打進分機響鈴幾次后，無人接聽時，本交換機會自動轉撥至您事先設置的手機號碼上。
40. 外線轉外線功能:當外線打進分機，該分機正忙時，交換機會自動將來話轉撥至您事先設置的其他號碼上。
41. 無線外線接入板功能:在沒有外線線路的區域可啟用GSM或CDMA的無線接入功能。
42. 中繼連選功能:當有多個外線電話號碼時，你可選擇其中一個中意的號碼作為總機號碼對外公布，外線都按該號碼打進，當該號碼被占用時，中繼會自動另選其余號碼撥入。
43. 超長語音功能:出廠時電腦話務員原配語音時長20秒，若需加長語音可根據用戶需求定制。
44. 反極用戶功能:用于開公話和帶下屬交換機時，送出反極信號以供準確計費使用。
45. 押金時間記錄功能:每次所繳的電話押金款，都會在電腦上有詳細的年月日記錄。
46. 廣播電話功能:重要來話無人接聽時可啟用該功能呼叫找人，被叫人員可使用附近任意電話機撥入代號，即可將電話代接過來。該功能適合有高噪音的場所和需要經常流動作業的人員使用。
47. 內外線鈴聲區別功能:電話鈴聲可設定為內線來話和外線來話的響鈴聲不同，便于用戶區別。
48. 網管功能:在運營商或話費代理商的大批量交換機投入運營時，等級與費率等的管理與設置。
49. 賓館管理接口協議功能:配合賓館管理軟件使用，將費率、等級、夜間叫醒等功能傳給軟件統一管理。
50. 外置音樂接口功能:機內已設有優美動聽的轉接音樂，用戶若需要個性音樂功能可以自行隨意選配。
● 其它功能：虛擬總機、總機代撥長途電話、分機連選、分機密碼鎖、離位轉移、代接來話、內外線來話轉移、強制出局、遇忙回叫等。






1. 容量：
內線容量
 8門(端口)----128門（端口）
 以8門擴充為單位
外線容量
 本交換機支持兩種中繼格式：
① 環路中繼容量:4線(端口)-16線(端口)
   環路中繼以4線為單位


2. 接口類型:
用戶接口
用戶模擬接口:
a、b線48V饋電
中繼接口
環路中繼線:呼入鈴流,呼出雙音頻
3. 內部交換結構:
模擬制式
交換網絡
采用8×16模擬開關陣列
4. 外接接口:
電腦串行接口,與PC586電腦連接。
5. 傳輸特性:




分機--分機 ≤1.5dB
分機--中繼 ≤1.0dB

6. 衰耗頻率失真:
300--400Hz     -0.6--+2.0dB
400--2400Hz    -0.6--+1.5dB
2400--3400Hz   -0.6--+3.0dB

7. 輸入電平增益變化:
輸入信號電平為  -40--3.0dBm
電平輸出非線性變化范圍 ≤0.5dB

8. 串音衰減    > 67dB(1100Hz)
衡重雜音    ≤-67dB
非衡重雜音  ≤-40dB
話務量 用戶:0.2er1
中繼:0.7er1
呼損   本局 <1%
出局< 0.5%
對地不平衡度:
300--600Hz≥40dB
600--3400Hz≥46dB





電源雜音: ≤2.4mV
用戶饋電電流 >18mA,
環路電阻 R ≤1KΩ
絕緣電阻 R ≥20 KΩ,
線間電容C≤0.5uf
9. 撥號方式 ：音頻
接收電平  雙音頻輸入時單音
頻接收電平范圍 －4—23dBm,
雙音頻電平差≤6dB
